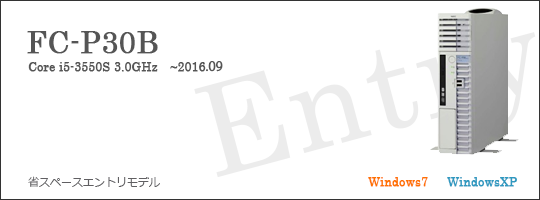

FC-P30B
★コストパフォーマンスが高いため、初めてFAパソコンを導入される方にもお勧めです。情報系の管理端末など、オフィス環境でもご利用頂けます。
基本仕様
機種 (CPU) |
FC-P30B：Core i5-3550S 3.0GHz |
|---|---|
外形寸法(mm) |
93（W）×387（D）×363（H）mm |
拡張スロット |
PCIバス ロープロファイル×2 |
供給期間 |
2016年12月まで（Windows XPモデル） |
保守対応期間 |
2024年03月まで + 3年間延長可能 |
構成・セレクションメニュー
表の上から順に項目別の記号を選択すると型式になります。例：FC-P30B-1X1W6Z
お見積依頼の際にこの型式をご連絡ください。
| 本体（ベース） | FC-P30B | |
|---|---|---|
| 本体仕様 | 1：標準 （国内仕様） |
- |
| OS | X：Windows XP （Pro）日本語 |
Y：Windows XP （Pro）英語 |
| 7：Windows 7 （Pro）32bit 日本語 |
6：Windows 7 （Pro）32bit 英語 |
|
| 4：Windows 7 （Pro）64bit 日本語 |
5：Windows 7 （Pro）64bit 英語 |
|
| B：OS未添付 | - | |
| HDD | 2：ミラーリングHDD 500GB×2台 ※ホットスワップ非対応 |
1：HDD 500GB×1台 |
| 光学ドライブ | W：DVDスーパー マルチドライブ |
- |
| メモリ ECC機能なし | 6：4GB （4GB×1） |
7：8GB （4GB×2） |
| 拡張スロット | Z：Low Profile サイズ | - |
メーカー希望小売価格（税別）
FC-P30B構成例
| FC-P30B-1B1W6Z | 216,000円 |
|---|---|
| FC-P30B-1B2W6Z | 318,000円 |
| FC-P30B-141W6Z | 246,000円 |
| FC-P30B-142W6Z | 348,000円 |
| FC-P30B-171W6Z | 236,000円 |
| FC-P30B-172W6Z | 338,000円 |
| FC-P30B-1X1W6Z | 236,000円 |
| FC-P30B-1X2W6Z | 338,000円 |
販売価格
販売価格は都度お見積りにてご回答致します。セレクションメニューで、ご要望の仕様から型式を構成して頂き「お見積依頼・お問合わせフォーム」よりお問合わせ下さい。
特徴
24時間連続稼働 長期製品供給 長期保守期間
FC98-NXシリーズとの比較
| 仕様／要件 | FC98-NX シリーズ | FC-PM シリーズ | |
|---|---|---|---|
| 供給期間 | 5 年 | 3 年 | |
| 保守期間 | 出荷終了後7 年/10 年※1 | 出荷終了後7 年/10 年※1 | |
| プリインストールOS | Windows(R) 7 Windows(R) XPWindowsServer(R)2008 R2 |
Windows(R) 7 Windows(R) XP |
|
| サポートOS | Windows(R) 7 Windows Server(R) 2008 R2 Windows Server(R) 2003 R2 Windows(R) XP |
Windows(R) 7 Windows(R) XP |
|
| 24 時間運転 | ○ | ○ | |
| ミラーリング機能 | ハードミラーモデルを用意 | ハードミラーモデルを用意 | |
| フロントアクセス | ○ | × | |
| ホットスワップ機能 | ○ | × | |
| 表示 | アナログRGB + デジタルRGB | アナログRGB + デジタルRGB | |
| シリアル | 2ch | 1ch（増設可 ※1） | |
| LAN | 2ch | 2ch | |
| RAS 機能 | RAS ボード ※1 ソフトウェアRAS（添付） | ソフトウェアRAS（添付） | |
| 入力電源電圧 | AC100 ～ 240V | AC100 ～ 240V | |
| 周囲温度環境 | 5 ～ 45℃ | 5 ～ 35℃ | |
| VCCI | class A | class B | |
※1：オプションで用意
高速・高性能CPUを搭載
P30Bはインテル® CoreTM i5-3550S プロセッサー（ 3.0GHz）を搭載しています。
標準でデュアルディスプレイ表示、フルHD表示が可能
アナログとデジタル2種類のRGB端子を標準装備。デュアルディスプレイ表示が可能です。それぞれのモニタに異なる画面を表示させ、作業効率や管理効率を向上させることができます。最大解像度2048×1536ドット（アナログRGB接続時）に対応。フルHD（1920×1080ドット）での表示も可能です。
コンパクトな筐体で拡張性を確保
Low Pro le 仕様の拡張スロットを4 スロット装備（PCI Express（x16）×1、PCI Express（x4）×1、PCI×2）。LAN は2ch 装備（1000BASE-T×2）。さらに産業分野で多く使用されるシリアルポートを1 ポート標準装備。オプションの増設シリアルコネクタ
（FC-SR001）を追加することで、シリアルポートが2 ポート利用可能です。
Windows(R) 7、Windows(R) XPが選択可能
Windows® 7 Professional 64ビット（Service Pack1 :日本語版/英語版）、Windows® 7 Professional 32ビット（Service Pack1 :日本語版/英語版）、Windows® XP Professional（Service Pack3 : 日本語版/英語版）のプリインストールモデルを選択いただけます。
ソフトウェアRASを標準添付
FC本体内部の異常を検知し、システム障害を未然に防止するさまざまな機能を搭載した「ソフトウェアRAS」を標準添付。システムの信頼性をさらに高めます。
- ハードウェア状態監視機能
本体の状態（筐体内温度、電圧、ファン回転）を監視し、異常やその兆候が感知された場合、指定プログラムの起動やアラーム情報のログファイルへの保存を行ないます。 - SMART監視機能
固定ディスクの異常を検知し、ハードウェア状態監視機能に通知 します。 - ロギング機能
アラームの発生を固定ディスクに記録します。 - RAS 機能チェックツール
各アラームを擬似的に出力し、システムをチェックできます。
※ソフトウェアRAS はインストールしておりません。ご使用にあたってはお客様でインストールしてください。
3年間の商品供給、10年間の保守も可能
本体は発売後3年間の商品供給を保証。また、製造中止後7年間の保守期間を、さらに3年間延長する「保守受付期間3年延長S」（FC-LS001S）※をオプションで用意。製造中止後10年間の保守受付が可能です。
※本オプションは保守契約ではありません。保守の都度、保守費用が別途必要です。対象となるNEC製FC本体購入時に限り購入可能です。
保守サービスパック
保守サービスパック「FC98-NXシリーズ サポートパック」を用意。次の3 種類のサービスからお選びいただけます。
- 出張修理サービス
トラブルが発生した場合、カスタマエンジニアが設置場所まで伺い、復旧処理を行ないます。 - 維持保守サービス
「出張修理サービス」の内容に加え、年に1回定期点検を行います。 - 送付修理サービス
トラブルが発生した場合、該当機器を修理受付拠点まで送付いただき、修理いたします。
（送付期間を除き、実働10日以内に修理いたします）
さまざまなシーンの、さまざまな課題に
| 病院・医療機関 | 娯楽施設 | ビル等の施設管理室 | 多店舗展開企業 |
|---|---|---|---|
|
|
|
|
- 汎用PC では24 時間稼働に不安がある
- 汎用PC は頻繁にモデルチェンジとなり、都度の検証によるコストが高くなる
- システム開発工数や更改工事等の費用を抑えたい
- 長期間、同じシステムを使い続けたい
- Windows® XP でシステムをあと数年使い続けたい
- 固定ディスクドライブの故障が不安
出荷開始から3年間の商品供給を保証
長期供給により複数年にわたる装置組込み、端末展開工事でも同型装置の購入が可能となり、システム再評価や工事手順見直し工数を軽減できます。また、運用期間中の端末増設用システム再評価、システム世代管理工数や予備機台数を軽減できます。
Windows(R) XPプリインストールモデルを継続提供
産業用システム分野で実績のあるWindows® XP。FC-PMシリーズではお客様のご要望にお応えし、 Windows® XP Professional（Service Pack3）のプリインストールモデルを2016年9月まで継続提供します。これにより新規ソフトウェア動作を心配する
ことなく、システムを継続して使用できます。
※Windows は組込み向けのEmbedded ライセンスを使用しています。マイクロソフト社のサポートは2014年４月9日（日本時間）で終了となります。ウィルス対策などのセキュリティ対策については、市販のソフトウェアをご利用ください。
安定した24時間連続稼働
高品質で長期調達可能な部品採用、ワイドバンド電源、空冷効果の高いファン、構造上の工夫などにより信頼性をさらに向上。固定ディスクドライブ2台を搭載したハードウェアミラーリングをセレクションモデルで用意。片系ドライブの故障時も、もう片系のドライブでシステム運用可能です。
※ホットスワップ機能はありません。固定ディスクドライブの交換はＮＥＣフィールディングでの保守対応となります。
仕様
| 項目 | 型名 | FC-P30B ※1 ※2 | ||
|---|---|---|---|---|
| モデル | ミラーリング機能搭載モデル | シングルディスクモデル | ||
| CPU ※4 | インテル(R) Core(TM) i5-3550S プロセッサー | |||
| 動作周波数 ※5 | 3.0GHz（拡張版Intel SpeedStep（R） テクノロジー搭載） | |||
| コア数/スレッド | 4 コア/4 スレッド | |||
| キャッシュメモリ | 6MB（3 次キャッシュ） | |||
| システムバス | 5GT/sDMI（メモリバス：1600MHz） | |||
| チップセット | インテル（R）Q77 Express チップセット | |||
| メモリ | 最大8GB ※6 ※7、 DIMMスロット×2 DDR3-SDRAM (PC3-12800[DDR3-1600])、ECC機能無 |
|||
| 表示機能 ※9 | インテル(R) HDグラフィックス2500 (CPU内蔵) | |||
| ビデオRAM | 最大 64MB～1696MB ※10 | |||
| 最大解像度 | アナログRGB | 2048×1536ドット（QXGA1677万色） | ||
| デジタルRGM | 1920×1200ドット（WUXGA1677万色） | |||
| デュアルディスプレイ機能 | サポート | |||
| サウンド機能 | インテル(R)Q77 Express Chipset 内蔵+ALC892 搭載 | |||
| 補助記憶装置 ※11 |
光学系ドライブ | DVD スーパーマルチドライブ ×1 | ||
| HDD | 500GB（SATA）×2 台 （ミラーリング仕様） ※12 |
500GB（SATA）×1 台 （空きエリア×1） ※13 |
||
| イ ン タ フ ェ ｜ ス ※11 |
USB ※14 | 8ch USB 3.0対応×2ch (背面)、USB 2.0対応×6ch (本体前面×2ch、背面×4ch) | ||
| シリアル | 標準 | 最大115,200bps D-sub9 ピン×1（オス） | ||
| オプション | 増設シリアルコネクタ（FC-SR001）実装により1ch 増設可能 | |||
| ディスプレイ | アナログRGB：ミニD-sub 15 ピン（メス） デジタルRGB：DVI-D 24 ピン（メス） |
|||
| ネットワーク | RJ45 (1000BASE-T / 100BASE-TX / 10BASE-T ) LAN コネクタ×2、Remote Power ON 機能サポート、ジャンボフレーム対応 | |||
| サウンド関連 | ライン入力(ステレオ、ミニジャック)、ライン出力(ステレオ、ミニジャック)、マイク入力(モノラル、ミニジャック)、モノラルスピーカ内蔵 ※15 | |||
拡 |
PCI Express （x16）スロット [空き] | 1スロット、(LowProfileサイズ:167.64(W)×68.9(D)mm) PCI Express Base Specification Rev.3.0 | ||
| PCI Express （x4）スロット [空き] | 1スロット、(LowProfileサイズ:167.64(W)×68.9(D)mm) PCI Express Base Specification Rev.2.0 | |||
| PCI [空き] | 2スロット、LowProfileサイズ(167.64(W)×64.4(D)mm) 32bit / 33MHz / 5V仕様、PCIバス適合規格 Rev2.3 | |||
| RAS機能 | ソフトウェアRAS 添付 ※16 | |||
| 規格等 | RoHS指令対応、VCCI class B 適合 | |||
| 消費電力 ※17 | 約90W（最大約275W） | 約80W（最大約275W） | ||
| 皮相電力 ※17 | 約91VA（ 最大約279VA） | 約81VA（最大約279VA） | ||
| 発熱量 ※17 | 約324kJ（最大約990kJ） | 約288kJ（最大約990kJ） | ||
| エネルギー消費効率 ※18
（2011年度省エネ基準達成率） |
I 区分 0.330（ AA） | |||
| 外形寸法 | 93（W）×387（D）×363（H）mm （ゴム足含む、突起部 / コネクタ部 / エアダクト / スタビライザは除く） 190（W）×387（D）×387（H）mm （ゴム足 / エアダクト / スタビライザ含む、突起部 / コネクタ部は除く） |
|||
| 質量 ※19 | 約9.6 ㎏ （エアダクト / スタビライザ含む） |
約9.0 ㎏ （エアダクト / スタビライザ含む） |
||
| キーボード/マウス/ディスプレイ | 未添付（オプションで提供） | |||
- ※1：
型名・型番についてはセレクションメニュー表をご参照ください
※2： ドライバ提供OS(サポートOS) は、Windows(R) 7 Professional(Service Pack 1：32bit/64bit版：日本語/英語)、 Windows(R) XP Professional(Service Pack3：32bit版：日本語/英語)です。サポートOS用のドライバは、添付バックアップDiskに格納されています。
※4： 使用環境や負荷によりCPU動作をダイナミックに変化させる制御を搭載しています。
※5： プリインストールOS以外のOS環境では、拡張版Intel SpeedStep(R)機能が使用できない場合があります。
※6： 搭載メモリはセレクションメニューで4GB/8GBの中から選択可能です。8GBメモリは、Windows(R) XPプリインストールモデルおよび Windows(R) 7(32bit版)プリインストールモデルでは選択できません。
※7： 32bit版OS利用時は、PCIデバイスなどのメモリアドレス空間と競合するため実際に利用可能なメモリ容量は3.4GB程度となります。
※8： 搭載しているメモリは、PC3-12800[DDR3-1600]仕様のメモリですが、動作はPC3-10600[DDR3-1333]となります。
※9： 本機のもつ解像度および表示色の能力であり、接続するディスプレイによっては表示できないことがあります。
※10： ビデオRAMは、メインメモリを使用します。ご使用のOS等動作状況により利用可能なビデオRAM容量が変化します。本機のハードウェア構成、ソフト ウェア構成、BIOSおよびディスプレイドライバの更新、搭載するメインメモリの容量によって利用可能なビデオRAMの最大値が変わる場合があります。
※11： 市販品のご利用にあたっては、事前にお客様にてご評価・ご確認をお願い致します。
※12： ホットスワップ機能は未サポートです。
※13： ご購入後ミラーリング機能を追加することはできません。
※14： 接続する周辺機器および装置を利用するソフトウェアが、本インタフェースに対応している必要があります。なお、Windows(R) XPではUSB 3.0は未サポート です。USBコネクタ(3)およびUSBコネクタ(4)はUSB 2.0で利用可能です。
※15： 圧電ブザーの出力をスピーカから出力可能です。内蔵スピーカは、本機のアラームを通知することを考慮して搭載しております。オーディオ再生等の際は、 市販の外付けスピーカをご使用ください。
※16： ソフトウェアRASはインストールされておりません。必要に応じてお客様でインストールしてください。ソフトウェアRASでは、ハードウェア状態監視 機能・SMART監視機能・ロギング機能をサポートしています。
※17： 本体＋キーボード＋マウス＋ディスプレイの構成で、CPUのコア(スレッド)をすべて有効にして本体を動作させた時の測定値で表記しています。CPUのコア 数(スレッド数)や動作周波数、本体の動作条件によっては、記載している消費電力値より低くなります。
※18： エネルギー消費効率とは、省エネ法(目標年度2011年度)で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能(単位：ギガ演算)で 除したものです。省エネ基準達成率の表示語－は達成率100%未満、Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上 を示します。
※19： 出荷構成(本体のみ/光学系ドライブ搭載)での測定値になります。
設置環境
| 項目 | FC-P30B | |
|---|---|---|
| HDD 動作時 （光学系ドライブ非動作時または未実装時） |
HDD/光学系ドライブ動作時 | |
| 周囲温度 | 5～35℃ | |
| 保存温度 ※2 | -20～60℃ | |
| 湿度(非結露) | 20～80% | |
| 保存湿度 (非結露) | 20～80% | |
| 浮遊塵埃 ※3 | 特にひどくないこと [0.3mg/m3] (JEITA IT-1004 class B) 導電性および吸湿性の塵埃はなきこと |
|
| 腐食性ガス | ないこと （JEITA IT-1004 class A） | |
| 耐震性 ※4 | 連続： 2.0m/S2 短時間： 4.9m/S2 (JEITA IT-1004 class B) |
連続： 1.0m/S2 短時間： 2.0m/S2 (JEITA IT-1004 class A) |
| 耐衝撃性 ※4 (ＸＹＺ 各方向３回) |
通電： 19.6m/S2 非通電： 98m/S2 |
|
| 電源電圧 ※5 | AC100～240V ±10% （AC90～264V） | |
| 電源周波数 | 50/60Hz±3Hz | |
| 電源雑音 | 1KVP-P 50ns～1μsパルス | |
| 絶縁抵抗値 | 5MΩ (DC 500V) | |
| 絶縁耐圧 | AC1.5KV 1分間 | |
| 漏洩電流 | 1mA以下 | |
| 瞬時停電 | 20ms以下（定格電圧時） | |
| 接地 | Ｄ種 | |
※1： PC 型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。周囲温度0℃以下の所で保存される場合、本体内の時計がずれる場合がありますので、使用する際に再設定をおこなってください。
※2： 別売りのキーボード/マウスの保存温度はFC-KB007U /FC-KB008U：-20 ～ 60℃、FC-MS004U：-20 ～ 60℃となります
※3： 塵埃の多い場所あるいは金属粉・オイルミスト・腐食性ガスなどがある環境で使用される場合は、防塵ラックや密閉筐体などに収容してご使用ください。
※4： 本体の固有周波数と近接した場合に生じる共振現象における耐力を保障するものではありません。
※5： 本機に搭載の電源ユニットは力率改善電源です。矩形波タイプのUPS（無停電電源装置）は利用できませんのでご注意ください。
