基本仕様

機種 (CPU)	FC-E21G：Core i7-2715QE（第２世代） FC-E25B：Core i5-2510E（第２世代） FC-E16U：Celeron B810
外形寸法(mm)	100（W）× 360（D）× 310（H）mm （ゴム足、突起部、コネクタ部は除く）
拡張スロット	PCI Express（×4）ショート×１ PCI ショート×2
供給期間	2016年9月まで 受付は終了致しました。
保守対応期間	2023年9月まで + 3年間延長可能

構成・セレクションメニュー

表の上から順に項目別の記号を選択すると型式になります。例：FC-E21G/SB2R4Z
お見積依頼の際にこの型式をご連絡ください。

標準電源搭載モデル

本体（ベース）	FC-E21G
	FC-E25B
	FC-E16U
本体仕様	S：標準 （国内仕様）	G：海外認証
OS	7：Windows 7 （Pro）日本語	6：Windows 7 （Pro）英語
	X：Windows XP （Pro）日本語	Y：Windows XP （Pro）英語
	B：OS未添付	-
HDD	7：トリプル ミラーリングHDD 320GB×3台	6：ミラーリングSSD 32GB×2台
	５：SSD 32GB×1台	2：ミラーリングHDD 320GB×2台
	１：HDD 320GB×1台	0：HDD/SSD 非搭載
光学ドライブ	R：DVD-ROM ドライブ	W：DVDスーパー マルチドライブ
	0：なし	-
メモリ E21GのみECC機能付	4：1GB （1GB×1）	5：2GB （1GB×2）
	6：4GB （2GB×2）	-
RASボード	Z：なし	R：あり

UPS 機能付き電源搭載モデル

本体（ベース）	FC-E21G
	FC-E25B
	FC-E16U
本体仕様	UPS機能付き電源搭載 （国内仕様）	UPS機能付き電源搭載 （海外認証）
OS	7：Windows 7 （Pro）日本語	6：Windows 7 （Pro）英語
	X：Windows XP （Pro）日本語	Y：Windows XP （Pro）英語
	B：OS未添付	-
HDD	6：ミラーリングSSD 32GB×2台	５：SSD 32GB×1台
	2：ミラーリングHDD 320GB×2台	１：HDD 320GB×1台
	0：HDD/SSD 非搭載	-
光学ドライブ	0：なし	-
メモリ E21GのみECC機能付	4：1GB （1GB×1）	5：2GB （1GB×2）
	6：4GB （2GB×2）	-
RASボード	Z：なし	R：あり

メーカー希望小売価格（税別）

FC-E21G構成例

FC-E21G/S72R4Z	548,000円
FC-E21G/S71R4Z	498,000円
FC-E21G/SX2R4Z	548,000円
FC-E21G/SX1R4Z	498,000円
FC-E21G/SB2R4Z	533,000円
FC-E21G/SB0R4Z	428,000円
FC-E21G/T7204Z	593,000円
FC-E21G/S72W4Z	576,000円
FC-E21G/S72W4R	626,000円
FC-E21G/S7704Z	598,000円
FC-E21G/S76R4Z	638,000円
FC-E21G/S75R4Z	543,000円
FC-E21G/GB0R4Z	468,000円
FC-E21G/H7204Z	633,000円

FC-E25B構成例

FC-E25B/S72R4Z	498,000円
FC-E25B/S71R4Z	448,000円
FC-E25B/SX2R4Z	498,000円
FC-E25B/SX1R4Z	448,000円
FC-E25B/SB2R4Z	483,000円
FC-E25B/SB0R4Z	378,000円
FC-E25B/T7204Z	543,000円
FC-E25B/S72W4Z	526,000円
FC-E25B/S72W4R	576,000円
FC-E25B/S7704Z	548,000円
FC-E25B/S76R4Z	588,000円
FC-E25B/S75R4Z	493,000円
FC-E25B/GB0R4Z	418,000円
FC-E25B/H7204Z	583,000円

FC-E16U構成例

FC-E16U/S72R4Z	378,000円
FC-E16U/S71R4Z	328,000円
FC-E16U/SX2R4Z	378,000円
FC-E16U/SX1R4Z	328,000円
FC-E16U/SB2R4Z	363,000円
FC-E16U/SB0R4Z	258,000円
FC-E16U/T7204Z	423,000円
FC-E16U/S72W4Z	406,000円
FC-E16U/S72W4R	456,000円
FC-E16U/S7704Z	428,000円
FC-E16U/S76R4Z	468,000円
FC-E16U/S75R4Z	373,000円
FC-E16U/GB0R4Z	298,000円
FC-E16U/H7204Z	463,000円

販売価格

販売価格は都度お見積りにてご回答致します。セレクションメニューで、ご要望の仕様から型式を構成して頂き「お見積依頼・お問合わせフォーム」よりお問合わせ下さい。

特徴

24時間連続稼働　長期製品供給　長期保守期間

高速・高性能CPU搭載

E21Gはインテル® Core™ i7-2715QE プロセッサー（2.10GHｚ）、E25Bはインテル® Core™ i5-2510E プロセッサー（2.50GHｚ）、E16Uはインテル®Celeron® B810 プロセッサー（1.60GHｚ）を搭載。チップセットにはモバイル インテル® HM65 Expressを採用。さらに最大4GB（DDR3-SDRAM）のメモリ搭載が可能、E21GではECC機能に対応。高速・高性能ＣＰＵとチップセット、メモリにより抜群の処理能力を発揮します。

Windows(R) 7、 Windows(R) XP プリインストールモデルを用意

プリインストールOSとしてWindows(R) 7 Professional(Service Pack 1：日本語版/英語版：32bit版)、またはWindows(R) XP Professional(Service Pack 3：日本語版/英語版：32bit版)を選択いただけます。また、サポートOSについては、32bit版OSに加え、64bit版OS(Windows Server(R) 2008 R2およびWindows(R) 7)※にも対応します。

※2012年度第3四半期より対応予定。

デュアルディスプレイ表示に対応※

アナログとデジタル、2種類のRGB出力端子を標準装備。デュアルディスプレイ表示(アナログRGB とデジタルRGBに接続されたモニタに、同じデスクトップ画面(クローン表示)や異なるデスクトップ画面を表示)が可能です。 各表示は、最大解像度1920×1200ドットに対応。フルHD(1920×1080ドット)での表示も可能です。

※Windows Server(R) 2008 R2、Windows Server(R) 2008、Windows Server(R) 2003では利用できません。

海外認証モデルを用意※1

海外でご利用いただくお客様向けに、CCC認証※2とNRTL認証※3を取得した"海外認証モデル"※4を用意しました。

※1:海外認証モデルは受注生産品です。ACケーブルは未添付です。

※2:CCC認証:中国への製品輸出のための安全規制（China Compulsory Certification：中国強制認証）

※3:NRTL認証: 米国国家認証試験機関（National Recognized Testing Laboratories）の認証

※4:UPS機能付き電源搭載海外認証モデルは2012年度 第4四半期より出荷予定

※:KC認証(Korea Compulsory Certification)および、その他の認証への対応についてはご相談ください。

各種規格に対応

本体はCEマーキングに、電源はUL60950-1（Second Edition）の規格に基づいた設計をしています。また、RoHS指令の指定6部質について、使用制限以下での製品化を実現しています。

※:RoHS指令（2002/95/ECによる）とは電気電子機器に含まれる特定有害物質（鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル（PBB）、ポリ臭化ジフェニルエーテル（PBDE）の6物質）の使用制限に関する欧州議会および理事会指令です。

24時間連続稼働が可能

空冷効果の高い筐体構造やヒートシンク・電源ユニット・ファンなど、長寿命部品／高品質部品の採用により、長時間連続運転が可能です。

トリプルミラーリング機能搭載モデル※を用意

信頼性をさらに高めるトリプルミラーリング機能搭載モデル※を 新たにラインナップ。HDD3台によるトリプルミラーリング機能により、HDDが2台故障した場合でも残り1台のHDDで運用可能なため可用性が向上しま す。また、HDD1台が故障した場合、新しいHDDに交換作業中も残りの2台で冗長性が保てます。万一、新しいHDDの復旧中に、一方のHDDから正常に 読み出せない領域(Bad Block)があっても他方のHDDから読み出すことでHDDの状態を完全に復旧できます。

※UPS機能付き電源搭載モデルでは選択できません。

種類	トリプルミラー(HDD×3)		ミラー(HDD×2)
状態	冗長性	可用性	冗長性	可用性
通常時	○	○	○	○
HDD1台障害時	○	○	×	○
HDD2台障害時	×	○	×	×

ホットスワップ機能

ミラーリング機能搭載モデルおよびトリプルミラーリング機能搭載モデルでは、システムの運用を止めることなく、本体電源をONにしたまま故障したディスクを交換できるホットスワップ機能を備えています。

SSD搭載モデルを用意

駆動部が無いためHDDに比べ振動・衝撃に強いSSD搭載モデルも用意しました。さらにSSDにOSをプリインストールしたモデルも選択できます。

RAS機能

RAS機能では、FC本体内部の異常を検知し、システム障害を未然に防止するさまざまな機能を提供。システムの信頼性をさらに高めます。

※RAS機能を利用する場合は、お客様でアプリケーションの開発が必要となります。

● RASボード(FC-UG-X009) を提供［セレクション/オプション］

• ウォッチドッグタイマ機能
• 温度上昇検出機能(ファン停止検出機能)
• バッテリアラーム検出機能
• ミラーリングボードアラーム検出機能
• アラーム情報保存機能
• アラーム出力論理変更機能
• RAS機能チェックツール

● ソフトウェアRASを標準添付※1

• ハードウェア状態監視機能
• ロギング機能
• SMART監視機能
• SSD寿命診断機能※2
• RAS機能チェックツール

※1:出荷時、ソフトウェアRASはインストールしておりません。ご使用にあたってはお客様でインストールしてください。

※2:本機能ではお客さまのディスク使用状況(書き込み(消去)回数)を監視し、SSDの寿命を予測して書き込み寿命に到達する前に交換時期を通知します。(SSD搭載機種のみ利用可能)

バックアップツールを添付

Windows(R) 7、Windows(R) XPプリインストールモデルには、「スタンバイレスキュー(TM) Lite」を標準添付しています。

イージーメンテナンス

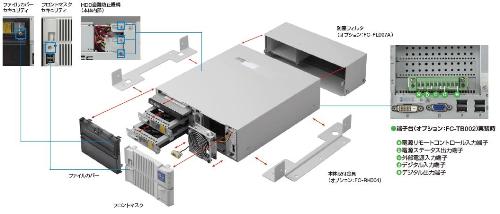

主な有寿命部品(光学系ドライブ・HDD・SSD・ファン・バッテリ)を前面に配置。さらに前面カバーを分離構造(フロントマスク・ファイルカバー)にし、メンテナンス時の作業性を向上しています。

セキュリティ

筐体ロック用フックやHDD盗難防止機構(内部)、フロントマスク(ネジ固定)など、セキュリティ面の強化も図っています。

誤操作/抜け防止

前面の電源スイッチカバーにより誤操作を防止します。またUSBケーブル固定機構により、抜けを防止します。オプションでACケーブル抜け防止のための、ACケーブル固定金具(FC-RK006)も用意しています。

選べるファイル構成

3つのドライブベイを装備し、HDDやSSD、光学系ドライブの組み合わせが選択できます。

ドライブ 構成	トリプル ミラー リング	光学系ドライブなし※1			光学系ドライブあり
		ミラー リング	シングル ※2	ディスク レス※2	ミラー リング	シングル ※2	ディスク レス※2
拡張 ドライブ ベイ	HDD ×3台	空き ※3 ※4	空き ※3 ※4	空き ※3 ※4	DVD-ROMドライブ または DVDスーパーマルチドライブ
フロント アクセス ドライブ ベイ1		HDD ×2台 または SSD ×2台	HDD ×1台 または SSD ×1台	空き ※3	HDD ×2台 または SSD ×2台	HDD ×1台 または SSD ×1台	空き ※3
フロント アクセス ドライブ ベイ2			空き ※3	空き ※3		空き ※3	空き ※3

※1：拡張ドライブベイにHDD または SSDを追加実装しても、トリプルミラー構成にはなりません。

※2：ご購入後にミラーリング機能を追加することはできません。

※3：HDD または SSD追加実装可。

※4：光学系ドライブは実装できません。

5年間の商品供給、10年間の保守も可能

本体は発売後5年間の商品供給を保証。また、製造中止後7年間の保守期間を、さらに3年間延長する「保守受付期間3年延長S」(FC-LS001S)※1をオプションで用意。製造中止後10年間の保守受付が可能です。

※1：本オプションは保守契約ではありません。保守の都度、保守費用が別途必要です。対象となるNEC製FC本体購入時に限り購入可能です。15型液晶ディスプレイ(FC-LD15WZ、FC-LD15WT)は保守受付期間3年延長Sの対象外です。



保守サービスパック

保守サービスパック「FC98-NXシリーズ サポートパック」を用意。
以下の3種類のサービスからお選びいただけます。

• 出張修理サービス
  トラブルが発生した場合、カスタマエンジニアが設置場所まで伺い、復旧処理を行ないます。
• 維持保守サービス
  「出張修理サービス」の内容に加え、年に1回定期点検を行ないます。
• 送付修理サービス
  トラブルが発生した場合、該当機器を修理受付拠点まで送付いただき、修理いたします。(送付期間を除き、実働10日以内に修理いたします)

※「10年間パック」をご選択される場合、対象装置の保守受付期間が10年間に満たない場合は「保守受付期間3年延長S(FC-LS001S)」が必要となります。

仕様

「UPS機能付き電源搭載モデル」の仕様は一部異なりますので、お問合わせフォームよりお問合わせ下さい。PDFカタログをお送り致します。

項目		型名	E21G※1 ※2	E25B※1 ※2	E16U※1 ※2
CPU※3			第2世代 インテル(R) Core(TM) i7- 2715QE プロセッサー	第2世代 インテル(R) Core(TM) i5- 2510E プロセッサー	インテル(R) Celeron(R) B810 プロセッサー
		動作周波数	2.10GHz (インテル(R) ターボ・ ブースト・ テクノロジー 2.0に対応： 最大3.00GHz)	2.50GHz (インテル(R) ターボ・ ブースト・ テクノロジー 2.0に対応： 最大3.10GHz)	1.60GHz
		コア数 / スレッド数	4コア / 8スレッド (インテル(R) ハイパースレッ ディング・ テクノロジー に対応)	2コア / 4スレッド (インテル(R) ハイパースレ ッディング・ テクノロジー に対応)	2コア / 2スレッド
		キャッシュメモリ	6MB (3次キャッシュ)	3MB (3次キャッシュ)	2MB (3次キャッシュ)
システムバス			5GT/s DMI※4　(メモリバス：1333MHz)
チップセット			モバイル インテル(R) HM65 Expressチップセット
メモリ※5			最大4GB※6 DIMMスロット×2 DDR3- SDRAM(PC3- 10600(DDR3- 1333)) ECC機能付き	最大4GB※6 DIMMスロット×2 DDR3-SDRAM(PC3- 10600(DDR3-1333)) ECC機能なし
表示機能※7			インテル(R) HDグラフィックス 3000(CPUに内蔵)		インテル(R) HDグラフィックス 2000(CPUに内蔵)
			ビデオRAM：最大256～1557MB※8 最大解像度1920×1200ドット(WUXGA 1677万色)※9 デュアルディスプレイ機能サポート
補 助 記 憶 装 置 ※10	トリプルミラーリング 機能搭載モデル※11		320GB(HDD)× 3台実装　【トリプルミラーリング機能】(SSDおよび光学系ドライブは選択できません)
	ミラーリング機能 搭載モデル		［フロントアクセスドライブベイ1、2］320GB(HDD)×2台 または32GB(SSD)×2台 実装　【ミラーリング機能】 ［拡張ドライブベイ］HDD/SSD搭載用スロット※12 または光学系ドライブ(DVD-ROMドライブまたはDVDスーパーマルチドライブ)選択可能
	シングルディスモデル※13		[フロントアクセスドライブベイ1] 320GB(HDD)×1台 または32GB(SSD)×1台 実装、［フロントアクセスドライブベイ2］未実装※12、 [拡張ドライブベイ] HDD/SSD搭載用スロット＊12 または光学系ドライブ(DVD-ROMドライブまたはDVDスーパーマルチドライブ)選択可能
	ディスクレスモデル※13		［フロントアクセスドライブベイ１、2］ 未実装※12 ［拡張ドライブベイ］HDD/SSD搭載用スロット※12 または光学系ドライブ(DVD-ROMドライブまたはDVDスーパーマルチドライブ)選択可能
イ ン タ フ ェ ｜ ス ※10	USB※14		6(本体前面×2、背面×4)、USB2.0対応
	パラレル		D-sub25ピン(メス)
	シリアル		最大115,200bps　D-sub9ピン×2(オス)
	PS/2		ミニDIN6ピン×2　(PS/2キーボード・PS/2マウス用)
	ディスプレイ		アナログRGB:ミニD-sub 15ピン(メス) デジタルRGB:DVI-D 24ピン(メス)
	サウンド関連		ライン入力(ステレオ、ミニジャック)、ライン出力(ステレオ、ミニジャック)、マイク入力(モノラル、ミニジャック)、モノラルスピーカ内蔵※15
	ネットワーク		RJ45(1000BASE-T / 100BASE-TX / 10BASE-T)LANコネクタ×2 、Remote Power ON機能サポート
拡 張 ス ロ ッ ト ※10		PCI Express(×4) スロット［空き］	1スロット、ショートサイズ(167.65(W)×106.65(D)mm) PCI Express Base Specification Rev 2.0
		PCIスロット ［空き］	2スロット、ショートサイズ(174.63(W)×106.68(D)mm) 32bit / 33MHz / 5V仕様、PCIバス適合規格 Rev2.2
RAS機能	ソフトウェア		[標準] ソフトウェアRAS添付※16
	ハードウェア		［セレクションまたはオプション］RASボード(FC-UG-X009)※17実装可能
電源リモートコントロール機能			［セレクションまたはオプション］RASボード(FC-UG-X009)または端子台(FC-TB002)でサポート
デジタル入出力ポート			［セレクションまたはオプション］RASボード(FC-UG-X009:入力×4,出力×4)または、端子台(FC-TB002:入力×1,出力×1)でサポート
規格等			RoHS指令対応、VCCI class A 適合、 EMC指令(EN55022、EN61000-6-2)※および低電圧指令(EN60950-1)※規格に基づいた設計、UL60950-1(Second Edition)の規格に基づいた電源設計 ※CEマーキングに必要な規格
消費電力 ※18		トリプルミラーリング機能搭載モデル	約130W (最大 約265W)	約114W（最大 約249W）	約90W（最大 約225W）
		ミラーリング機能搭載モデル	約115W (最大 約265W)	約99W（最大 約249W）	約75W（最大 約225W）
		シングルディスクモデル	約107W (最大 約265W)	約91W（最大 約249W）	約67W（最大 約225W）
		ディスクレスモデル	約99W (最大 約265W)	約83W（最大 約249W）	約59W（最大 約225W）
皮相電力※18		トリプルミラーリング機能搭載モデル	約131VA (最大 約268VA)	約115VA（最大 約252VA）	約91VA（最大 約227VA）
		ミラーリング機能搭載モデル	約117VA (最大 約268VA)	約100VA（最大 約252VA）	約76VA（最大 約227VA）
		シングルディスクモデル	約108VA (最大 約268VA)	約92VA（最大 約252VA）	約68VA（最大 約227VA）
		ディスクレスモデル	約100VA (最大 約268VA)	約84VA（最大 約252VA）	約60VA（最大 約227VA）
発熱量※18		トリプルミラーリング機能搭載モデル	約467kJ (最大 約954kJ)	約410kJ（最大 約896kJ）	約324kJ（最大 約810kJ）
		ミラーリング機能搭載モデル	約415kJ (最大 約954kJ)	約356kJ（最大 約896kJ）	約270kJ（最大 約810kJ）
		シングルディスクモデル	約387kJ (最大 約954kJ)	約328kJ（最大 約896kJ）	約241kJ（最大 約810kJ）
		ディスクレスモデル	約357kJ (最大 約954kJ)	約299kJ（最大 約896kJ）	約212kJ（最大 約810kJ）
エネルギー消費効率※19 (2011年度省エネ達成率)※20			X区分 0.37(A)	X区分 0.45（A）	X区分 0.7（-）
外形寸法			100(W)×360(D)×310(H)mm(ゴム足、突起部、コネクタ部は除く)
質量※21		トリプルミラーリング機能搭載モデル	約11.1kg
		ミラーリング機能搭載モデル	約10.8kg
		シングルディスクモデル	約10.1kg
		ディスクレスモデル	約9.3kg
キーボード/マウス/ディスプレイ			未添付(オプションで提供)

※1：型名・型番についてはセレクションメニュー表をご参照ください。

※2：サポートOSは、64bit版OS［Windows(R)7 Professional(Service Pack1：日本語版/英語版)、Windows Server(R) 2008 R2(Service Pack1：日本語版/英語版)、32bit版OS［Windows(R)7 Professional(Service Pack1：日本語版/英語版)、Windows Server(R) 2008(Service Pack2：日本語版/英語版)、Windows Server(R) 2003 R2(Service Pack2：日本語版/英語版)、Windows(R) XP Professional(Service Pack3：日本語版/英語版)］です。サポートOS用のドライバは、添付バックアップDiscに格納しています。(64bit版OSは、2012年度第 3四半期より対応予定です。)

※3：使用環境や負荷によりCPU動作をダイナミックに変化させる制御を搭載しています。

※4：DMIはDirect Media Interfaceの略です。

※5：搭載メモリはセレクションメニューで1GB/2GB/4GBの中から選択可能です。製品ご購入時またはご購入後にメモリを増設される場合は、オプ ションのFC-UG-M029(1GB、ECC付)、FC-UG-M030(2GB、ECC付)が利用できます。本オプションメモリをE25B/E16U に増設した場合、ECC機能は利用できません。

※6：PCIデバイスなどのメモリアドレス空間と競合するため、実際に利用可能なメモリ容量は約3.2GB程度となります。

※7：本機のもつ解像度および表示色の能力であり、接続するディスプレイによっては表示できないことがあります。

※8：ビデオRAMは、メインメモリを使用します。ご使用のOS等動作状況により利用可能なビデオRAM容量が変化します。本機のハードウェア構成、ソ フトウェア構成、BI OSおよびディスプレイドライバの更新、搭載するメインメモリの容量によって利用可能なビデオRAMの最大値が変わる場合があります。

※10：市販品のご利用にあたっては、事前にお客様にてご評価・ご確認をお願い致します。

※11：光学系ドライブは搭載できません。

※12：固定ディスクドライブ(320GB：FC-HD320KS/A[3.5型] / FC-HD320KS/B[2.5型]、160GB：FC-HD160KS/A[3.5型] / FC-HD160KS/B[2.5型]、80GB：FC-HD80KS/A[3.5型] / FC-HD80KS/B[2.5型])、シリコンディスクドライブ(FC-SD32KS)または、フロントアクセスドライブベイアダプタ(FC- FA005/A)に実装した市販の3.5型HDDまたは3.5型SSDが空きフロントアクセスドライブベイに実装可能です。

※13：ご購入後ミラーリング機能を追加することはできません。

※14：接続する周辺機器および装置を利用するソフトウェアが、本インタフェースに対応している必要があります。　

※15：圧電ブザーの出力をスピーカから出力可能です。内蔵スピーカは、本機のアラームを通知することを考慮して搭載しております。オーディオ再生等の際は、市販の外付けスピーカをご使用ください。

※16：ソフトウェアRASはインストールしておりません。必要に応じてお客様でインストールしてください。ソフトウェアRASでは、ハードウェア状態監視機能・SMART監視機能・ロギング機能をサポートしています。

※17：RASボード（FC-UG-X009）では、電源断検出機能・ウォッチドッグタイマ機能・温度上昇検出機能・外部アラーム入力機能（2点）・リ モートリスタート機能・外部デジタル入出力機能（各4点）・内部デジタル入出力機能（入力4点/出力3点）、通電時間計測機能・セルフリスタート機能・外 部通知機能・ロギング機能・ミラーリングボードアラーム検出機能・バッテリアラーム検出機能・アラーム情報保持機能・アラーム出力論理変更機能をサポート しています。

※18：本体＋キーボード＋マウス＋ディスプレイの構成で、CPUのコア(スレッド)をすべて有効にして本体を動作させた時の測定値で表記しています。CPUのコア数(スレッド数)や動作周波数、本体の動作条件によっては、記載している消費電力値より低くなります。

※19：OS未添付モデルのエネルギー消費効率は、お客様でご利用されるOSがサスペンド(S3)をサポートしていることが前提となります。

※20：エネルギー消費効率とは、省エネ法（目標年度2011年度）で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したもの です。省エネ基準達成率の表示語－は達成率100% 未満、Aは達成率100% 以上200% 未満、AAは達成率200% 以上500% 未満、AAAは達成率500% 以上を示します。

※21：出荷構成(本体のみ/光学系ドライブ非搭載)での測定値になります。



設置環境

項目	HDD動作時 (光学系ドライブ非動作または未実装時)	HDD / SSD / 光学系ドライブ動作時	SSD動作時 (HDD非搭載) (光学系ドライブ非動作または未実装時)※2
周囲温度※3	5～45℃ (5～40℃)	5～40℃ (5～35℃)	0～45℃ (0～40℃)
保存温度※4	-20～60℃		-20～65℃
湿度 (非結露)	20～80%		20～90%
保存湿度 (非結露)	20～80%		20～90%
浮遊塵埃※5	特にひどくないこと [0.3mg/m3] JEITA IT-1004 class B 導電性および吸湿性の塵埃はなきこと
腐食性ガス	ないこと JEITA IT-1004 class A
耐震性※6	連続：2.0m/s2 短時間：4.9m/s2 JEITA IT-1004 class B	連続：1.0m/s2 短時間：2.0m/s2 JEITA IT-1004 class A	連続：4.9m/s2 短時間：9.8m/s2 JEITA IT-1004 class S1
耐衝撃性※6 (XYZ 各方向3回)	通電：19.6m/s2 非通電：98m/s2
電源電圧※7	AC100～240V ±10%　(AC90～264V)
電源周波数	50/60Hz±3Hz
電源雑音	1KVP-P 50ns～1μsパルス
絶縁抵抗値	20MΩ (DC 500V)
絶縁耐圧	AC1.5KV　1分間
漏洩電流	1mA以下
静電気耐力	±6KV(接触放電)、±8KV(気中放電)　EN61000-4-2 Level3
瞬時停電	30ms以下(定格電圧時)
接地	D種

※1：PC型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。周囲温度0℃以下の所で保存される場合、本体内の時計がずれる場合がありますので、使用する際に再設定を行なってください。

※2：光学系ドライブを常に使用しない、または未実装の場合。(SSD搭載モデルまたはディスクレスモデルのみ）

※3：( ）内は、添付の防塵フィルタ(前面用)または別売りの防塵フィルタ(FC-FL007A）装着時。

※4： 別売りのキーボード/マウスの保存温度はFC-KB001R / FC-KB005：－20～60℃、FC-KB006：－5～50℃、FC-MS003：－20～60℃となります。

※5：塵埃の多い場所あるいは金属粉・オイルミスト・腐食性ガスなどがある環境で使用される場合は、防塵ラックや密閉筐体などに収納してご使用ください。

※6：本体の固有周波数と近接した場合に生じる共振現象における耐力を保証するものではありません。DVDスーパーマルチドライブ搭載モデルを選択時は除く。

※7：本機に搭載の電源ユニットは、高効率タイプです。矩形波出力タイプのUPS(無停電電源装置）は利用できませんのでご注意ください。
