基本仕様

機種 (CPU)	FC-B14F：Pentium M 1.4GHz FC-B10M：Celeron M 1.0GHz
外形寸法(mm)	240(W)×280(D)×110(H)mm (コネクタ部は除く)
拡張スロット	PCI ショート×2スロット
供給期間	2013年09月まで
保守対応期間	2020年09月まで + 3年間延長可能

構成・セレクションメニュー

表の上から順に項目別の記号を選択すると型式になります。例：FC-B14F/S2102Z
お見積依頼の際にこの型式をご連絡ください。

本体（ベース）	FC-B14F
	FC-B10M
本体仕様	S：標準 （国内仕様）	-
OS	X：Windows XP （Pro）日本語	Y：Windows XP （Pro）英語
	2：Windows 2000 （Pro）日本語	3：Windows 2000 （Pro）英語
	B：OS未添付	L：Linux
HDD	1：HDD 80GB×1台	0：HDD 非搭載
光学ドライブ	0：なし（固定）	-
メモリ　ECC機能なし	2：256MB （256MB×1）	3：512MB （512MB×1）
	4：1GB （1GB×1）	-
RASボード	Z：なし（固定）	-

メーカー希望小売価格（税別）

FC-B14F構成例

FC-B14F/SX102Z	333,000円
FC-B14F/S2102Z	333,000円
FC-B14F/SB002Z	280,000円

FC-B10M構成例

FC-B10M/SX102Z	263,000円
FC-B10M/S2102Z	263,000円
FC-B10M/SB002Z	213,000円

販売価格

販売価格は都度お見積りにてご回答致します。セレクションメニューで、ご要望の仕様から型式を構成して頂き「お見積依頼・お問合わせフォーム」よりお問合わせ下さい。

特徴

24時間連続稼働　長期製品供給　長期保守期間

組込み用途で必要なファンレス＆ディスクレスシステムを、前面集中レイアウトのコンパクトな イージーメンテナンスボディで実現。

組込みやすいコンパクトボディ

• 外形寸法は240（W）×280（D）×110（H）mm。従来比約66％*コンパクトボディを実現。狭いスペースにも組込み可能です。

*省スペースモデル（FC-E21A / FC-E18M）体積比。

操作とメンテナンスが容易

フロントアクセスドライブベイや各種インタフェース、電源スイッチなどを本体前面に集中レイアウト。ファイル装置の交換やネットワーク接続、電源のON/OFFが前面から容易におこなえます。

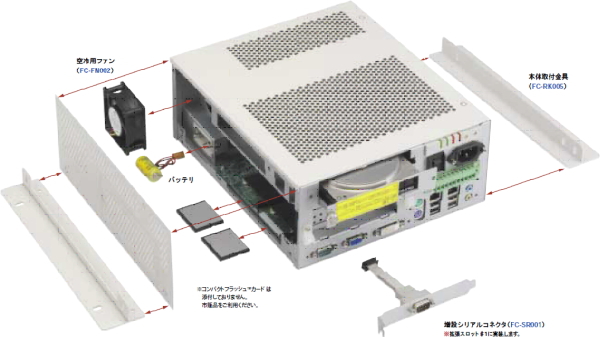

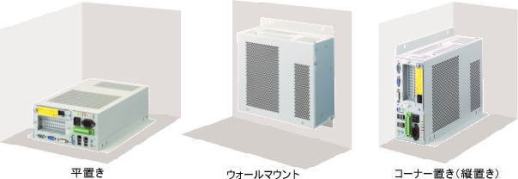

◎ 設置方法
必要に応じて、さまざまな位置・向きでレイアウトできます。

＊設置方向には制限がありますので、ご注意ください。

デュアルディスプレイ*表示に対応

アナログとデジタル、2種類のRGB出力端子を標準装備。デュアルディスプレイ表示が可能です。

*デュアルディスプレイ機能：アナログRGBとデジタルRGBに接続されたモニタに、異なるデスクトップ画面を表示することが可能です。

コンパクトながらも拡張性を確保

ショートサイズのPCIスロットを2スロット標準装備しています。

高性能・省電力CPUを搭載

CPUには、高性能かつ低消費電力のプロセッサーを採用。FC-B14Fはインテル(R) Pentium(R) M プロセッサー低電圧版738（1.4GHz）を搭載しています。



ファンレス運転が可能

熱効率を考慮したレイアウト設計により、ファンレス化を実現しています。オプションの空冷用ファン（FC-FN002）搭載で、より高い温度環境下での使用も可能です。

LANインタフェースを2ch標準装備

ネットワークインタフェースはLANを2ch（1000BASE-Tおよび100BASE-TX）標準装備しています。また、USB 2.0インタフェースも4ch標準装備しています。

RAS機能を標準装備

ウォッチドッグタイマ機能

ハードウェアの障害やソフトウェアのバグなどによる処理異常を検出し通知します。

ハードウェア状態監視機能

本体の状態（装置内温度、電圧、ファン回転）を監視し、異常やその兆候が感知された場合、指定プログラムの起動やアラーム情報のログファイルへの出力をおこないます。

SMART機能

固定ディスクの異常を検知し、ハードウェア状態監視機能に通知します。

バッテリアラーム検出機能

マザーボードから出力されるバッテリ低下のアラームを監視。バッテリの低下が検出された場合、ハードウェア状態監視機能に通知します。

ロギング機能／異常出力機能

アラーム発生を固定ディスクに記録します。また、異常検出時にイベントビューアへの出力または指定プログラムの起動をおこないます。

通電時間計測機能

通電時間を記録します。

デジタル入出力機能（DI / DO各1点）

外部デジタル信号の入出力が可能です。

電源スイッチによるOSシャットダウン

通常、Windows(R) 2000使用時に電源をOFFするとアプリケーションのデータ保存がおこなわれることなく、シャットダウンしてしまいます。この機能を利用すれば、データの保存が可能です。

*RAS機能のサポートOSは、Windows(R) XP Professional（日本語版/英語版）・Widnows(R) 2000 Professional（日本語版/英語版）およびLinuxプリインストールモデルにインストールされているLinuxのみとなります。PC-DOS では利用できませんのでご注意ください。

長期間の商品供給と保守サポート

発売開始後5年間の商品供給と、製造中止後7年間の保守サポートを実施。さらに、製造中止後10年間の保守サポートを可能とするオプション「保守受付期間3年延長S（FC-LS001S）」*を用意しています。

*本体ご購入時のみお申込み可能です。本体ご購入後の追加購入はできません。

ディスクレス・システムの構築が可能

コンパクトフラッシュ(R) 用インタフェースを2スロット標準装備。また、シリコンディスクドライブ（FC-SD4K）*の使用も可能です。耐震性・耐衝撃性に優れたディスクレス・システムを構築することができます。

*フロントドライブベイに実装。

OSにWindows(R)2000、Linuxも選択可能

Windows(R) XP Professional（日本語版/英語版）、Windows(R)2000 Professional（日本語版/英語版）、Linuxプリインストールモデルを選択いただけます。また、OS未添付モデルも用意しています。

※Windows(R) 7には対応しておりません。

海外・国内の各種規格に適合

本体はCEマーキングに、電源はUL60950-1の規格に基づいた設計です。また、RoHS指令*の指定6物質について、使用制限以下での製品化を実現しています。

*：RoHS指令（2002/95/ECによる）：電気電子機器に含まれる特定有害物質〔鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル（PBB）、ポリ臭化ジフェニル・エーテル（PBDE）の6物質〕の使用制限に関する欧州議会および理事会指令。

品質と信頼性を徹底追求

FC98-NXシリーズではお客様に安心してお使いいただくため、国内で設計・生産しています。また、製品出荷までの各段階において徹底した性能・品質評価試験を繰り返し実施しています。

設計時での品質追求
厳格な評価基準*のもと高品質な部品を採用 DC電源の強化 空冷構造設計の効率化 長寿命部品の採用 *弊社内評価基準

試作機・量産機の評価
環境試験の実施 （高温/低温度動作試験、供給電力試験、静電気耐力試験、雑音耐力試験、振動/衝撃試験など） 耐久試験の実施 （スイッチ操作試験など） 安全性試験の実施 （絶縁抵抗試験、絶縁耐力試験、漏洩電流試験、表面温度上昇試験など） 量産品最終評価 （多数台製品評価、環境評価、添付品確認、外観/機能確認、ユーザビリティテストなど）

製品検査
エージング検査（全数） 、雑音耐力試験（全数）など

出荷

保守サービスパックを用意

保守サービスパック「FC98-NXシリーズ サポートパック」を用意。 以下、3種類のサービスからお選びいただけます。

• 保守サービスパックのお問い合わせは
  NECフィールディングのサービス拠点まで　http://www.fielding.co.jp/

出張修理サービス：

迅速な復旧をご希望のお客様向けのメニューです。トラブル発生時は、 　サービスエンジニアが設置場所に出向き、修理したします。

維持保守サービス：

「出張修理サービス」の内容に加え、年に１回定期点検をおこないます。

送付修理サービス：

安価な復旧をご希望のお客様向けメニューです。トラブル発生時は、該当機器を修理受付拠点まで送付ください。（送付期間を除き、実働１０日以内に修理いたします）

仕様

項目		型名	FC-B14F　※1※2		FC-B10M　※1※2
		モデル	シングル ディスク モデル	ディスク レスモデル	シングル ディスク モデル	ディスク レスモデル
ＣＰＵ※3			インテル(R) Pentium(R) M プロセッサー低電圧版738（拡張版Intel SpeedStep(R) テクノロジー※4搭載）【1.4GHz】		インテル(R) Celeron(R) M プロセッサー超低電圧版373【1.0GHz】
キャッシュメモリ		一次	インストラクション用32KB / データ用32KB（CPU内蔵）
		二次	2048KB（CPU内蔵）		512KB（CPU内蔵）
システムバス			400MHz（メモリバス：333MHz）
チップセット			インテル(R) 855GME チップセット　ICH4
メモリ※5			最大1GB　DIMMスロット×1　DDR-SDRAM（PC-2700〈DDR-333〉）　ECC機能なし
表示機能※6			インテル(R) 855GME チップセット内蔵　VRAM：64MB（メインメモリを使用）、 最大解像度1600×1200ドット（UXGA1677万色）、デュアルディスプレイ機能サポート
補 助 記 憶 装 置 ※7	光学系ドライブ		[オプション]FC-DV002UA接続可能（USB接続）
	固定ディスクドライブ		80GB 1台標準実装	[オプション] ※8 （空きエリア×1）	80GB 1台標準実装	[オプション] ※8 （空きエリア×1）
	コンパクトフラッシュ(R)※9	標準	2スロット（スロット（1）BOOT可能）
		オプション	[未サポート]	FC-CF002R内蔵可能	[未サポート]	FC-CF002R内蔵可能
	シリコンディスクドライブ		[未サポート]	[オプション] FC-SD4K内蔵可能	[未サポート]	[オプション] FC-SD4K内蔵可能
イ ン タ フ ェ ｜ ス ※7	USB ※10		4（前面）、USB 2.0対応
	シリアル	標準	最大115,200bps　D-sub9ピン×1（オス：前面）
		オプション	増設シリアルコネクタ（FC-SR001）実装により1ch追加可能
	PS/2		ミニDIN6ピン×2（PS/2キーボード/マウス用：前面）
	ディスプレイ		アナログRGB：ミニD-sub 15ピン（メス）、デジタルRGB：DVI-D 24ピン（メス）
	ネットワーク		RJ45（ 1000BASE-T / 100BASE-TX / 10BASE-T） LANコネクタ×1 、RJ45（100BASE-TX / 10BASE-T） LANコネクタ×1、Remote Power ON機能サポート
	サウンド関連		ライン入力（ステレオ、ミニジャック）、ライン出力（ステレオ、ミニジャック）
拡張スロット（PCI）※7			2スロット[32bit / 33MHz / 5V仕様]、ショート〈174.63（W）×106.68（D）mm〉サイズ　 PCIバス適合規格 Rev2.2
RAS機能			[標準]※11
電源リモートコントロール機能			[標準]
規格等			RoHS指令対応、VCCI class A 適合、 EMC指令（EN55022、EN61000-6-2)* および低電圧指令（EN60950-1）*規格に基づいた設計、UL60950-1の規格に基づいた電源設計　 *CEマーキングに必要な規格
消費電力			約43W (最大 約123W）	約36W (最大 約123W）	約38W （最大約118W）	約31W （最大約118W）
皮相電力			約50VA (最大 約132VA)	約42VA (最大 約132VA)	約44VA （最大約127VA）	約36VA （最大約127VA）
エネルギー消費効率※12 (省エネ基準達成率) ※13			目標年度2011年度 ： X区分　3.6426(-) 目標年度2007年度 ： k区分　0.0036(A)		目標年度2011年度 ： X区分 4.8005（̶） 目標年度2007年度 ： k区分 0.0048（̶）
発熱量			約156kJ(最大約444kJ)	約128kJ(最大約444kJ)	約136kJ（最大約424kJ）	約112kJ（最大約424kJ）
外形寸法			240(W)×280(D)×110(H)mm(コネクタ部は除く)
質量			約5.6kg	約4.8kg	約5.6kg	約4.8kg

※1：型名・型番についてはセレクションメニュー表をご参照ください。

※2：サポートOSは、Windows(R) XP Professional（日本語版 / 英語版）、Windows(R) 2000 Professional（日本語版 / 英語版）、PC-DOS 2000（日本語版 / 英語版）です。Server 系OS、Windows(R) 7、Windows Vista(R)には対応してお りませんのでご注意ください。

※3：使用環境や負荷によりCPU動作をダイナミックに変化させる制御を搭載しています。

※4：プリインストールOS以外のOS環境では、拡張版Intel SpeedStep(R)機能が使用できない場合があります

※5：搭載メモリはセレクションメニューで256MB/512MB/1GB の中から選択可能です。増設RAMボードとしてFC-UG-M005（512MB,PC-2700）、FC-UG-M007（1GB,PC-2700）が利用できます。

※6：本機のもつ解像度および表示色の能力であり、接続するディスプレイによっては表示できないことがあります。

※7：市販品のご利用にあたっては、事前にお客様にてご評価・ご確認をお願いいたします。

※8：固定ディスクドライブ（80GB：FC-HD80KH/R、FC-HD80KH/RS）、コンパクトフラッシュ(R)用インタフェースユニット （FC-CF002R）、シリコンディスクドライブ（FC-SD4K）または、フロントアクセスドライブベイアダプタ（FC-FA004R）に実装し た市販の3.5型固定ディスクドライブが空きフロントアクセスドライブベイに実装可能です。

※9：コンパクトフラッシュ(R)カードは別売です。市販品をご利用ください。

※10：接続する周辺機器および装置を利用するソフトウェアが、本インタフェースに対応している必要があります。

※11：ご利用いただく際には添付ソフトウェアのインストールが必要となります。RAS機能では、ハードウェア（温度 / 電圧 / ファン / バッテリ等）状態監視機能・ウォッチドッグタイマ機能・SMART監視機能・外部デジタル入出力機能（各1点）・通電時間計測機能・ロギング機能・異常通 知機能をサポートしています。なお、RASボード（FC-UG-X009 / FC-UG-X006 / FC-UG-X004）は利用できません。　

※12：OS未添付モデルのエネルギー消費効率は、お客様でご利用されるOSがサスペンド（S3）をサポートしていることが前提となります。

※13：エネルギー消費効率とは、省エネ法で定める測定方法により測定した消費電力を省エネ法で定める複合理論性能で除したものです。省エネ基準達成率の 表示語AAAは達成率500%以上、AAは達成率200%以上500%未満、Aは達成率100%以上200%未満、－は達成率100%未満を示します。

設置環境

項目		固定ディスクドライブ 搭載時	固定ディスクドライブ 非搭載時
周囲温度	ファン無し	5～35℃	FC-B14F：0～40℃ FC-B10M：0～45℃
	ファン有り	5～45℃	0～50℃
保存温度※2		-20～60℃	-20～65℃
湿度(非結露)		20～80%	20～90%
保存湿度 (非結露)		20～80%	20～90%
浮遊塵埃※3		特にひどくないこと[0.3mg/m3] JEITA IT-1004 class B 導電性および吸湿性の塵埃はなきこと。
腐食性ガス		ないこと　　JEITA IT-1004 class A
耐震性※4		連続：2m/S2 短時間：4.9m/S2 JEITA IT-1004 class B	連続：4.9m/S2 短時間：9.8m/S2 JEITA IT-1004 class S1
耐衝撃性※4 (ＸＹＺ各方向３回)		通電：19.6m/S2 非通電：98m/S2
電源電圧※5		AC100～240V +10% -15%（AC85～264V）
電源周波数		50/60Hz±3Hz
電源雑音		1KVP-P 50ns～1μsパルス
絶縁抵抗値		20MΩ (DC 500V)
絶縁耐圧		AC1.5KV　1分間
漏洩電流		1mA以下
静電気耐力		±6KV（接触放電）、±8KV（気中放電） EN61000-4-2　Level3
瞬時停電		30ms以下（定格電圧時）
接地		Ｄ種

※1：PC型番および市販のファイル装置を内蔵した場合、設置環境条件は増設したオプションの設置環境条件となります。周囲温度0℃以下の所で保 存される場合、本体内の時計がずれる場合がありますので、使用する際に再設定をおこなってください。

※2：別売りのキーボード/マウスの保存温度はFC-KB001R / FC-KB005：-20～60℃ / FC-KB006：-5～50℃ / FC-MS003：-20～60℃ / FC-DV002UA：-20～60℃となります。

※3：塵埃の多い場所あるいは金属粉・オイルミスト・腐食性ガスなどがある環境で使用される場合は、防塵ラックや密閉筐体などに収容してご使用ください。

※4：本体の固有周波数と近接した場合に生じる共振現象における耐力を保証するものではありません。

※5：本機に搭載の電源ユニットは、力率改善電源です。短形波出力タイプのUPS（無停電電源装置）は利用できません。
